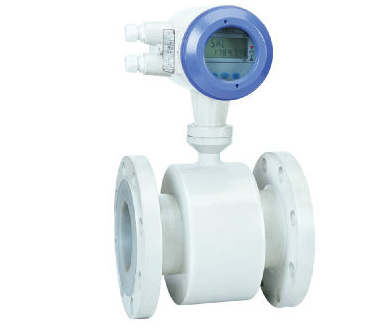

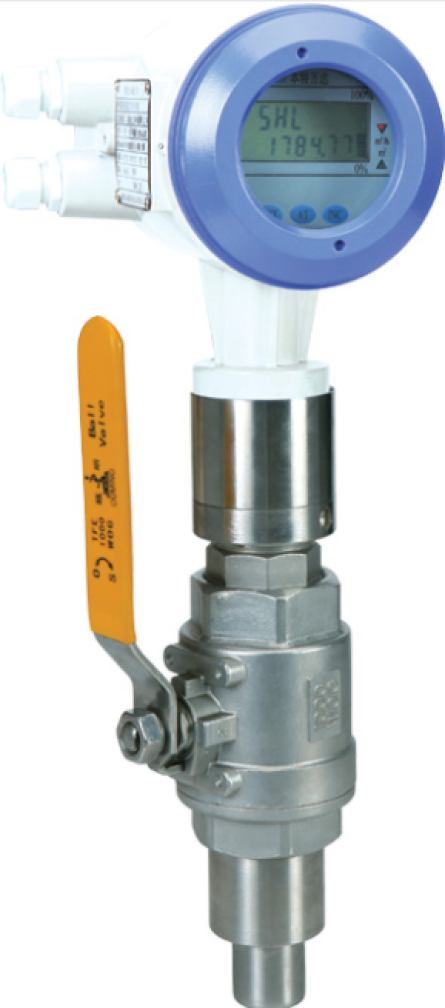

SIY-D001 系列 SIY-D001 系列 智能电磁流量计

SIY-D001智能电磁流量计

概述

SIY-D001系列智能电磁流呈计是一种电磁感应式流呈仪表,它由传感器和智能信号转换器组成。它能测量各类导电液体的体积流量,所测呈的介质包括酸、碱、盐等强腐蚀性液体和纸浆、泥浆、矿浆、废污水、海水及固液两相液体。该产品主要应用于石化、钢铁、电力、冶金、纺织、食品、制药、造纸等行业及市政环保、水利等领域。

产品分类

SIY-D001系列智能电磁流量计由传感器和智能信号转换器组成，根据转换器与传感器的装配形式可分为一体式和分体式二种结构,

一体式:转换器与传感器直接装配成一个整体,不可分离。常用

于环境状况较好的现场、

分体式:转换器通过一根专用电缆与传感器组成一台产品,传感

器安装在现场,转换器安装在条件较好的场所。常用于环境状况较差的现场,如地并里,高温旁,人员不便到达的地方。

测量原理

工作原理是基于法拉第电磁感应定律即:导电体在磁场中作切割磁场运动时,导体中产生感应电动势u

功能特点

■精度高，稳定性好，不受被测液体温度、压力、密度、粘度

和导电率变化的影响。

■传感器结构简单，无节流装置，不堵塞，适合各种含有固体颗

粒、纤维、悬浮物的液体测量。

. I 接液材质可有多种选择，能用于各种腐蚀性液体测量。

■可水平、垂直、倾斜方式安装，只要保证测量管内充满液体和

没气泡即可。

测量范围宽，量程比100: 1，量程可修改。

现场可零点校准，不影响测量精度。

■功耗低， 小于7W、

■现场液晶显示瞬时流量、累积流量、流量百分比、流体流速、

故障报警。

中文菜单，可按提示进行参数查看和修改，四个按键功能由软

件随时设定，方便易学。

1故障自诊断，可实现空管判断报警、励磁故障报警、超量程报

警、输出信号故障报警。

可正向流量累积、反向流量累积、双向流量差累积。

■计量单位、小数点位自动转换。

防爆等级高，防爆标志Excd(ia)iaq II CT6,

多种信号输出备选4- 20mA、0- 1kHz、HART、RS48等。

可订制无衬型电磁流量计。

■- 键恢复出厂参数设定。

技术参数

■传感器部分

1 1适用管径: DN15 ~ DN1000，其它口径为非标，可按用户

要求订制。

口测量管内衬材质: F46 (聚全氣乙丙烯、聚四氣乙烯) , PO

(聚稀烃}，PUR[聚氨酯)

口电极材质: 316L、Hc(哈氏合金c}、Hb (哈氏合金b}、

Ti(钛)、Ta(钽}

口工作压力: DN15 ~ DN8口径: 4.0MPa(标准)

DN1 00- DN150口径: 1 .6MPa(标准}

DN200- DN1000口径: 1.0MPa(标准)

超过上述压力标准的为非标型，可按用户要求订制。

]流体温度: P0衬: - -20C- 80C; PUR衬: 0~ 50C

F46衬: - 40C~ 130C (宽温型)、130C~

180C [ 高温型)

刁工艺连接法兰:本册法兰标准为GB/T9119- -2000， 也可按

用户要求订制其它标准法兰。

门接地环材质: 304、 321、316、Hc、Ti、 Cu .

■转换器部分

]测量范围: 流速0.1~ 10m/s,各口径流量=管横截面积x流速

」精度等级: 0.3级、0.5级(流速≥0.5m/s)，1.0级 (流速

<0.5m/s)，2.0级( 流速<0.2m/s }

7导电率: >5μ s/cm

]输出信号: 4-20mADC,负载≤750Q

0~ 1000Hz脉冲输出，有源24V，二10mA

RS485

HART

工作电源: 220VAC+ 10%，50Hz土1Hz; 24VDC土10%

刀功耗: <7W

口防爆等级: Exd(ia)iaq II CT6, Exd(ia)iaqlI BT4

1外壳防护:一体式: IP65; 分体式:传感器IP68、转换器IP65

]环境温度:- -25C~ 60C (防爆型至50C )

口环境湿度:≤85%RH ( 20)C时)

U电气接口尺寸: M20x1.5，1/2NPT (电缆外径中6-中10 }
