基尔-防爆型防爆叶片式流量传感器 GL-LDB16系列

工作原理

LDB-16叶片式流量开关式利用水的流动力量带动叶片,来测试管内液体是否流动当液体在管路内没有流动时,弹簧将磁铁往下压叶片成垂直，此时磁簧开关无动作，接点在常开(NO)位置。当管路内有液体流动且液体流量足以将叶片推高20--30°时，叶片上方之偏心传动片将磁铁往上推,而磁铁的吸力使磁簧开关动作，接点接通。由于管径的不同叶片长度也要随之改变。

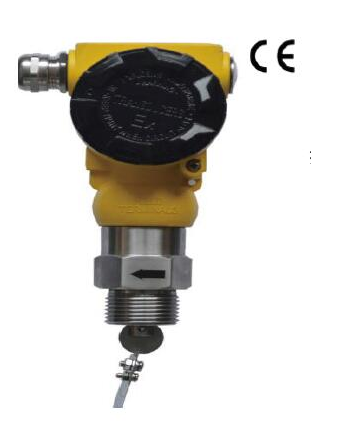

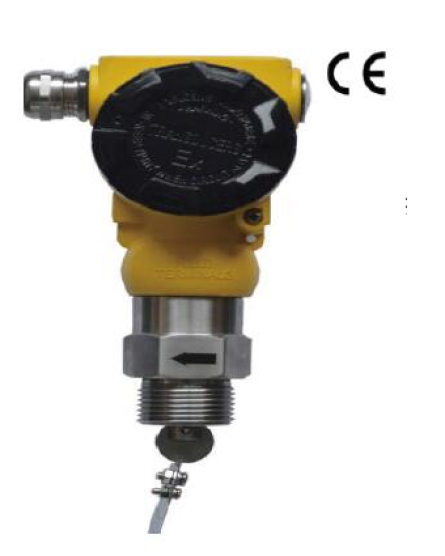

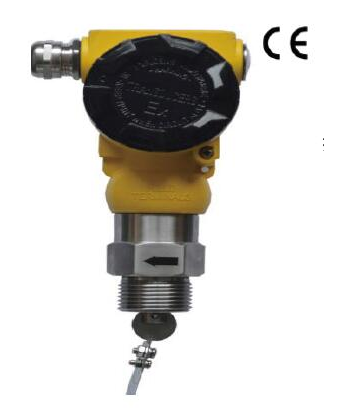

防爆叶片式流量开关
