一、概述

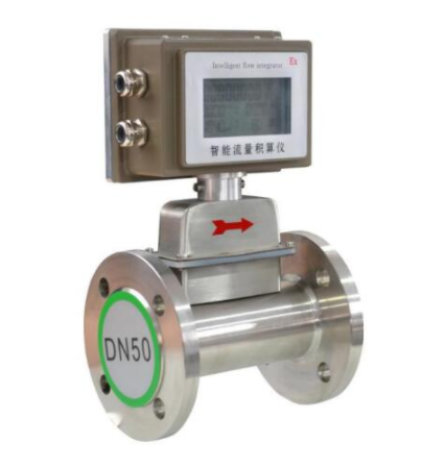

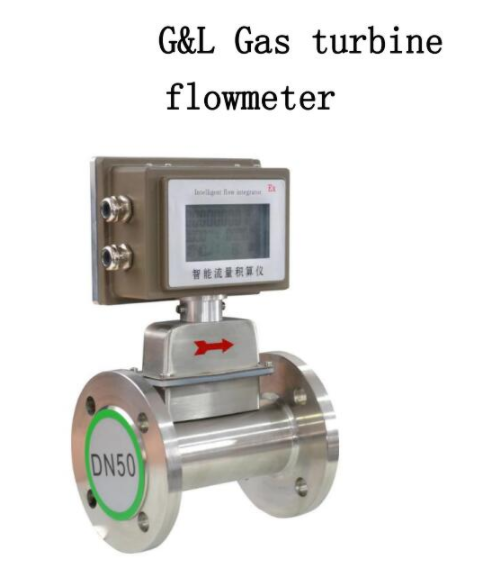

GL-GT型Gas turbine flowmeter是一种精确测量气体流量的速度式流量仪表，具有结构简单轻巧、计量精度高、重复性好、测量范围宽、安装维修方便等优点。广泛应用于石油、化工、冶金、航空、科研等部门及工业领域中多种气体，如天然气、城市煤气、丙烷、丁烷、空气、氮气等气体的测量。由于仪表精度高、重复性好，故适用于贸易计量及工业过程检测.

Gas turbine flowmeter在线测量时，其介质密度随温度和压力变化而变化，为精确测量，必须同时跟踪检测介质的温度和压力，并将不同工况下的体积流量换算成标准状态或约定状态下的体积流量。

由于该型流量计集温度、压力、流量传感器于一体，在线跟踪检测介质温度和压力并进行自动补偿、压缩因子修正运算。因此具有优良的低压和高压计量性能。特别适用于各种单相气体的测量，如天然气等气体的精确计量。根据用户的不同要求，共公司客提供不同精度等级的涡轮流量计。

二、主要特征

1)精度高、重复性好、压力损失小、抗震性能好:2)采用优质轴承,摩擦阻力小,密封性好,手名称:

3)集微处理器、流量传感器、高精度温度、压力传感器于一体，直接测量被测气体的流量、温度、压力，并自动进行流量跟踪补偿和压缩因子修正运算:

4)仪表具有脉冲信号、模拟信号输出，可通过RS485通讯接口或采用GPRS系统，直接实现计算机数据的集中采集和实时管理;

5)功耗低，可用内电池供电。也可外接电源:

6)具有实时数据存储功能,可防止更换电池或突然掉电时数据丢失，在停电状态下，内部数据可永久保存:

7)可与IC卡预付费系统配套使用,便于贸易结算:8)防爆产品其防爆标志位ExibIIET4，ExibIIBT6三、技术性能

3.1执行标准

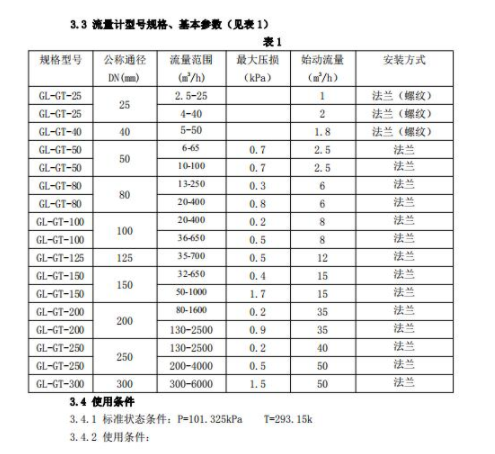

GB/T 18940-2003《封闭管道中气体流量的测量涡轮流量计》3.2精度等级

1.0级:Qmax-0.2max土1.0% 0.2 Qmax-min. +2.0%1.5级:Qmax-0.2max士1.5%0.2 Qmax-min13.O%

未特殊注明产品，按照1.5级精度出厂，其余精度,订货时，需要特殊说明定制。

a.环境温度:-25~+80℃

b.介质温度:-20~+60℃

c.相对湿度:5~95%

d.大气压力:86kPa--106Kpa

3.5电气性能指标

3.5.1工作电源

a.内仪表电源:1节3.6VDC锂电池,电池电压在3.1~3.6V时均可正常工作:b.内GPRS 电源:1节6.6VDC锂电池，电池电压在5.0~6.6V时均可正常工作:

c.外供电源:+24VDC士15%，纹波≤士5%，适用于 4~20mA输出，脉冲输出，RS-485等:d.外供电(太阳能)GPRS电源:+5VDC~+7VDC.

3.5.2整机功耗:外电源,<1w

内仪表电源,平均功耗≤1mW,可连续工作五年以上。

内GPRS电源:按照日平均通讯次数(2-12次)，可连续工作一至五年。3.5.3脉冲输出方式

1)基表脉冲信号:(用于对仪表的标定):

直接将流量传感器检测的基表原始脉冲信号经放大器物出，高电平≥20V，低电平≤1V。

2)修正后工况脉冲信号(或标准体积流量):

由软件设置，默认为修正后工况体积流量咏冲输出，幅值为:高电平≥20V，低电平≤1V。3）当量脉冲信号(用于IC卡控制器输入):

a.TTL输出幅度O~3V，输出脉冲宽度≥50ms.b.OC输出。

3.5.4电流输出:

4~20mA标准模拟电流输出功能

与标准体积流量成正比，4mA对应0 Nm3，20mA对应最大标准体积流量(该值可设定)。输出形式为:二线制

3.5.5 RS485通信

通过内部的RS485标准接口能与个人计算机和PIC等主机连接，进行串行通信。可显示介质压力、温度、瞬时流量、累积标准流量、电池电压等。
